Набор хомутов силовых пластиковых для соединения элементов круглой формы «Клип-Трек» («Clip-Track») 20 штук

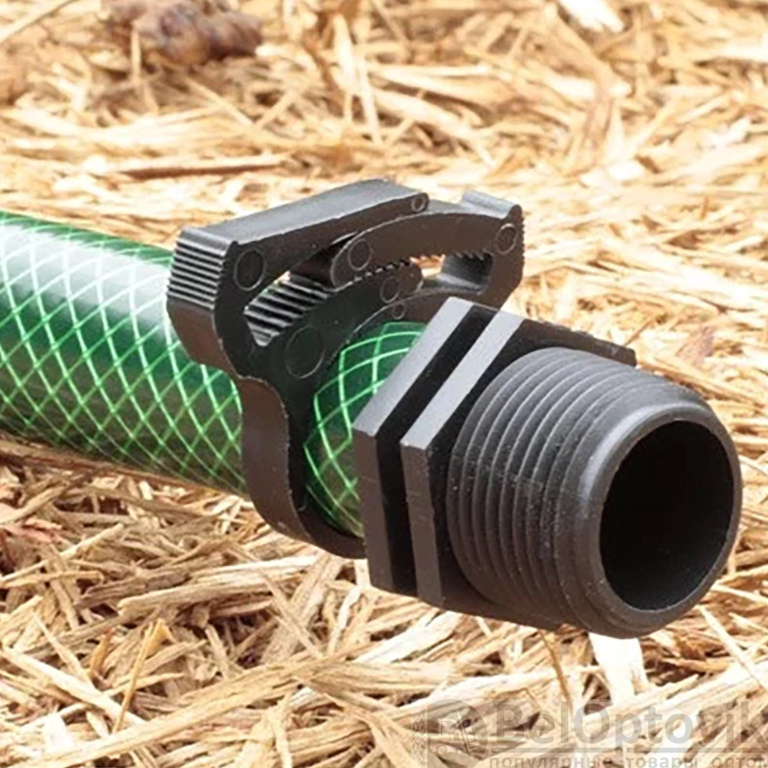

Хомут силовой пластиковый для соединения элементов круглой формы (Клип-Трек, ClipTrack) применяется для обеспечения надежного соединения и герметичности штуцеров, трубок, труб и других наконечников круглой формы со шлангами, патрубками и другими различными резиновыми (силиконовыми) изделиями. Применение: шланг гофрированный соединительный от воздушного фильтра к двигателю, Газель Дв 405,406, 560, Патрубок ДМРВ Газель, УАЗ (воздух), Фиксация Гермовводов, шланг 1" , сливные шланги для стиральных и посудомоечных машин, шланги дренажных , вибрационных и глубинных насосов, патрубок на радиатор отопителя салона ВАЗ. Помпа1: отопителя  Газ, Уаз. Помпа электрическая и т.д..

С помощью набора хомутов Вы сможете точно определиться с размеров нужного Вам хомута.



Хомут силовой пластиковый для соединения элементов круглой формы (Клип-Трек, Clip-Track) выполнен в разных размерах.

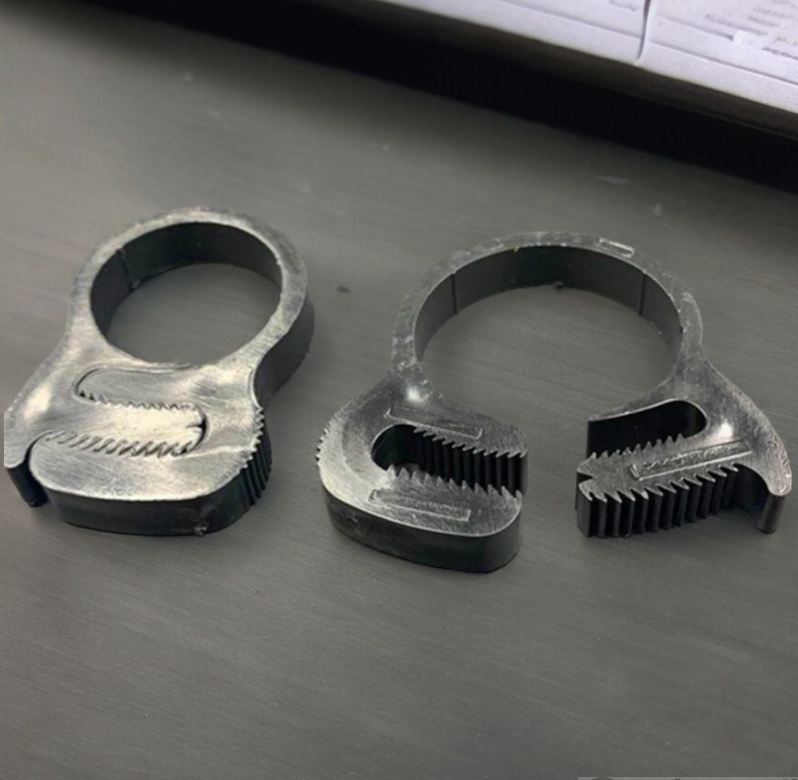

Благодаря данной конструкции, предоставляется возможность быстрой и простой установки хомута на элементы круглой формы: шланги, трубы, патрубки, штуцера. Конструктив запорного устройства Клип-Трек обеспечивает прочность и надежность, обусловленную его уникальным двойным рядом зубьев в блокирующем замке. Двойной ряд зубьев позволяет создать наибольшую зажимную силу, по сравнению с подобными изделиями с однорядным устройством замка. Дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, помогают разъединять хомут без использования специального дополнительного инструмента, делают хомут универсальным и многоразовым для использования.

*При максимальном смыкании замка хомута, для его разъединения, возможно, понадобиться инструмент в виде отвертки, чтоб сместить центральный зубчатый шток по отношению к зубчатому пазу в сторону.

Материал:

PA 66 (Полиамид 66): максимальная долгосрочная температура воздействия 132℃, пиковая температура 170 ℃.

Данный материал доказал свою механическую прочность, жесткость и термическую стабильность. Этот материал становится более твердым при низких температурах, min t эксплуатации данного материала от -100 ℃, min t монтажа -40 ℃., обладает высокими фрикционными свойствами, является незаменимым почти во всех областях для производства широкого ассортимента компонентов и деталей машин, а так же в качестве высококачественных электроизоляционных материалов и многих специальных применений. Используется где электрические применения, требуют 600 В или менее, и частоты 400 Гц или ниже.

PP (Полипропилен): - Максимальная долгосрочная температура воздействия 60 ℃, пиковая температура 90 ℃.

Давление

Качество уплотнения при сжатии хомутом Клип-Трек ( Clip-Track ) и измерении давления для плетеного армированного ПВХ шланга с фитингом, способно герметизировать от 24 до 30 бар.

*Значение может отличаться от указанного в большую или меньшую сторону, в зависимости от шланга и фитинга.*РА 66 (Полиамид 66 ) является более прочным материалом, чем РР (полипропилен) Рекомендуется задействовать минимум 3 зуба, правильно подобрав размер хомута.

Особенности


1. Двойной ряд зубьев позволяет создать наибольшую зажимную силу, по сравнению с подобными изделиями с однорядным устройством замка.
2. Возможность многоразового использования (до 100 раз и более, при правильном выборе зажимной силы).
3. Качество уплотнения при сжатии хомутом Клип-Трек ( Clip-Track ) и измерении давления для плетеного армированного ПВХ шланга с фитингом, способно герметизировать максимально от 24 до 30 бар.
4. Возможность разъёма без использования дополнительного инструмента (при замыкании замка на половину).
5. Устойчив к растрескиванию под воздействием напряжений.
6. Устойчив к химикатам, солям и щелочам, краскам и растворителям.
7. Маслобензостойкий.
8. Не поддается коррозии.
9. Температуростойкий (до 170 ℃).
10. Морозостойкий ( -100 ℃ и ниже).
11. Электроиззоляционостойкий (используется до 600 вольт и 400 Гц).

Применение

Автомобильная промышленность
Бытовая техника

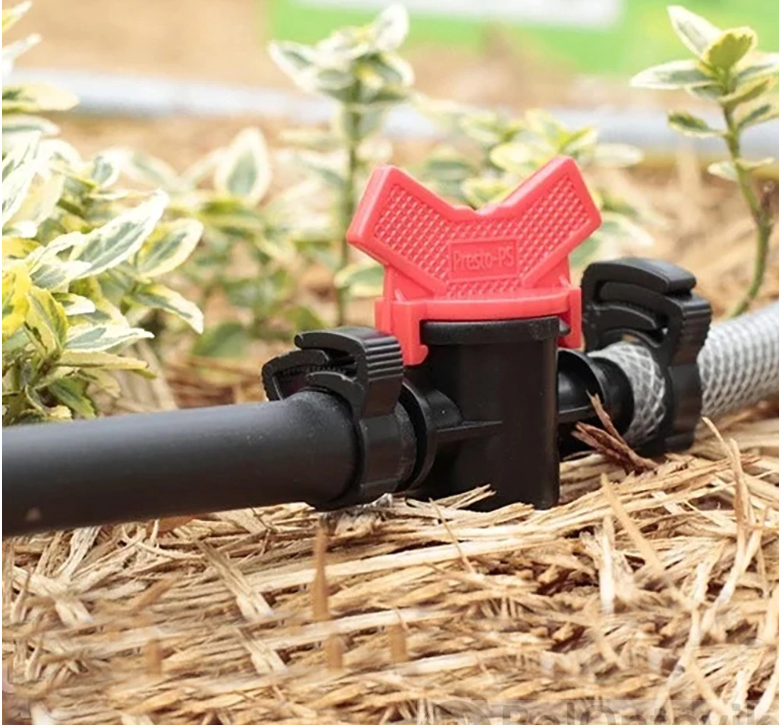

Оросительные системы (Сад-Огород
Гидромассажные системы
Сельскохозяйственная техника
Фармацевтическое производство
Промышленность
Вендинговые автоматы



Установка

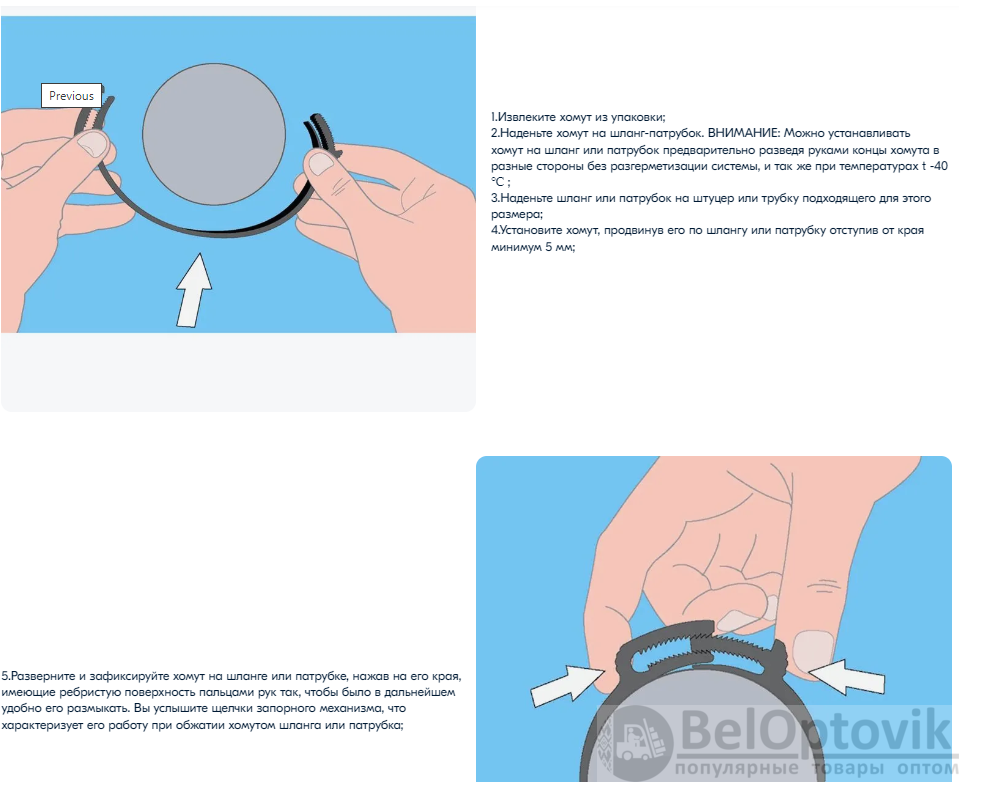

1. Извлеките Хомут из полиэтиленовой и картонной упаковки;
2. Наденьте хомут, продев его на шланг или патрубок который необходимо зафиксировать на штуцере. Данное изделие может устанавливаться на шланг или патрубок, предварительно разведя концы хомута в разные стороны руками;
3. Наденьте шланг или патрубок на штуцер или трубку подходящего для этого размера;
4. Установите Хомут, продвинув его по шлангу или патрубку отступив от края минимум 5 мм;
5. Зафиксируйте хомут на шланге или патрубке, ориентируя предварительно запирающее устройство хомута так, чтоб было в дальнейшем, удобно его размыкать, и оно не мешало каким-то внешним факторам, нажав на его края, имеющие ребристую поверхность, пальцами рук до момента, когда усилия пальцев будет на пределе. Вы услышите щелчки запорного механизма, что характеризует его работу и обжатия Хомутом шланга или патрубка;

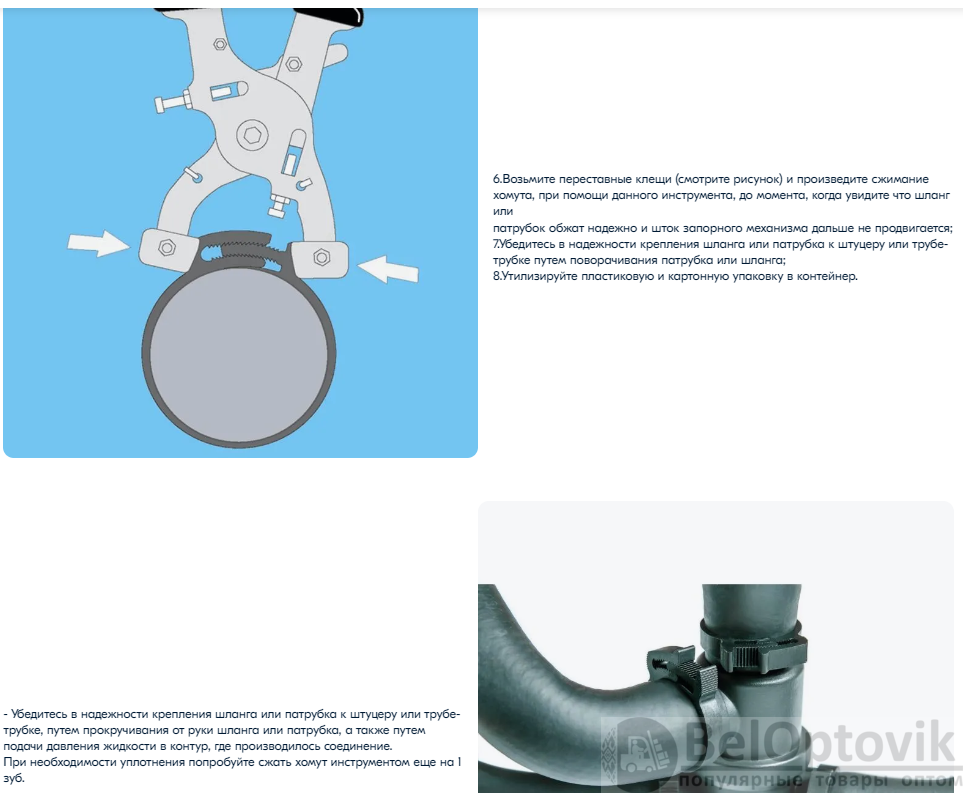

6. Возьмите переставные клещи, (раздвижные клещи-пассатижи) и произведите сжимание хомута, при помощи данного инструмента, (захватывая только за ребристые края хомута) до момента, когда увидите что шланг или патрубок обжат надежно, шток запорного механизма дальше не продвигается. Будьте осторожны! Дальнейшее бесконтрольное сжатие хомута может впоследствии привести к поломке запорного механизма.
7. Убедитесь в надежности крепления шланга или патрубка к штуцеру или трубе-трубке, путем прокручивания от руки шланга или патрубка, а также путем подачи давления жидкости в контур где производилось соединение; (при необходимости уплотнения попробуйте сжать хомут инструментом еще на 1 зуб)
8. Утилизируйте пластиковую и картонную упаковку в контейнер, предназначенный для сбора данного вида упаковки.

*верхняя часть запорного механизма немного сжата к нижней его части, для создания напряжения и лучшего прижима к центральному штоку запорного механизма.
*ВНИМАНИЕ! Сжимание Хомута не производится при воздействии на дополнительные верхние выступы-упоры, (на одном из которых нет ребристой поверхности) расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника. Они служат только для дополнительной помощи при размыкании!


Демонтаж

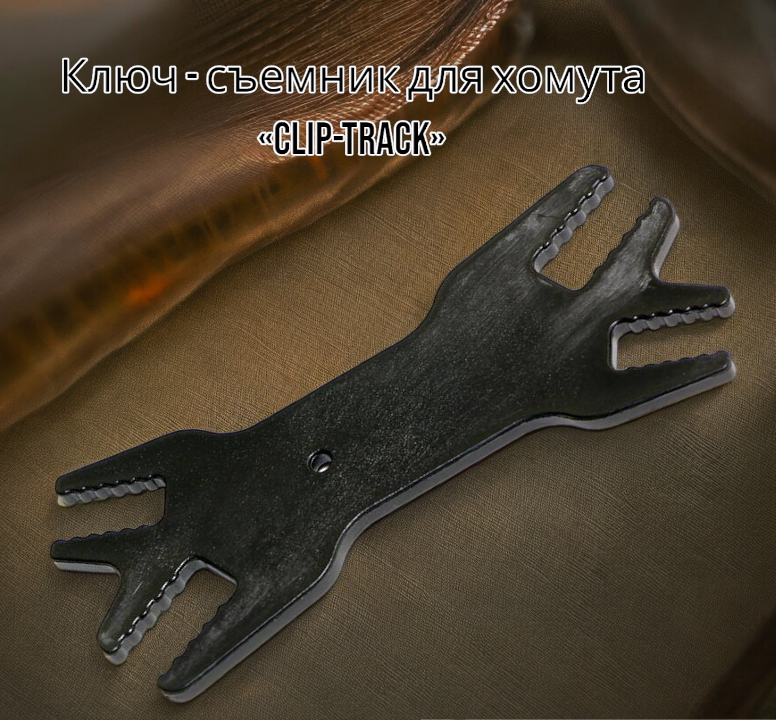

1) При помощи ключа помощника: возьмите универсальный пластиковый ключ (производится компанией «СТРАЙК») и вставьте его в замок хомута со стороны паза хомута. Поворачивая ключ, влево или вправо выдавить зубчатый шток из зубчатого паза замка хомута до полного его освобождения, хомут раскрывается и его можно снять разведя концы в разные стороны.
2) При помощи пальцев руки: Установите большой и указательный палец на дополнительные выступы-упоры. Надавите на упоры пальцами, чтоб зубья штока запорного механизма, сместились в противоположную сторону от зубьев верхнего и нижнего ряда паза запорного механизма на ширину штока.
3) При помощи пассатижей, отвертки и любого плоского предмета: при максимальном смыкании запорного механизма (замка) хомута можно так же использовать инструмент в виде отвертки, или раздвижные пассатижи, чтоб сместить центральный зубчатый шток, или зубчатый паз в сторону, по отношению друг к другу. Так же вы можете вставить любой плоский предмет в дополнительные выступы упоры, и повернуть его в сторону на излом, что приведет к смещению запорного замка в стороны и произойдет размыкание хомута.



*При максимальном смыкании запорного механизма (замка) хомута, для его разъединения, возможно, понадобиться инструмент в виде отвертки, или раздвижные пассатижи, чтоб сместить центральный зубчатый шток, или зубчатый паз в сторону, по отношению друг к другу. Так же вы можете вставить любой плоский предмет в дополнительные выступы-упоры, расположенные на верхних поверхностях частей запорного механизма, представленные в виде скругленного с одного края треугольника, и повернуть его в сторону на излом, что приведет к смещению запорного замка в стороны и произойдет размыкание хомута.



Характеристики:
Материал: ПА66 (полиамид 66);
Цвет: черный;
Набор: 20 хомутов;

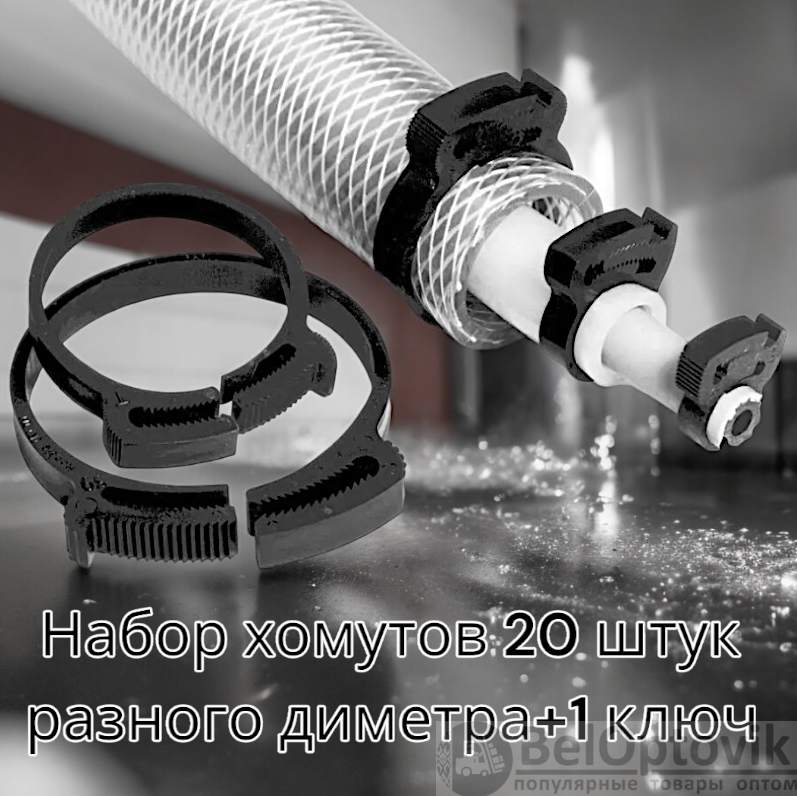

В набор входят следующие хомуты, мм: 14-12, 18-15, 20-16, 24-20, 26-22, 28-24, 31-26, 36-32, 42-37, 44-40, 48-44, 54-49, 60-55, 65-59, 67-63, 75-70, 79-73, 83-78, 89-84, 93-86.


Комплектация:

Набор хомутов силовых пластиковых для соединения элементов круглой формы «Клип-Трек» («Clip-Track») 20 штук разного диаметра- 1 шт.;

Упаковка: п/э пакет;

Размеры упаковки: 24.00 х 20.00 х 5.00 см.;

Вес брутто: 150 гр.;

Страна производства: Россия
